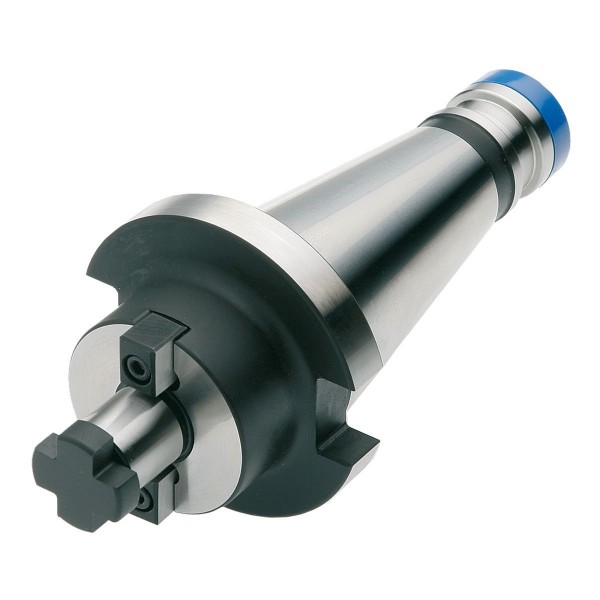

Produktinformationen "Quernut-Aufsteckdorn SK 40-40-30 mit vergrößertem Bunddurchmesser"
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis: d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
SK 30 ohne Kühlkanalbohrungen an der Stirnseite
Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
Spezifisch, verzugsarm gehärtet
Oberflächenhärte HRC 58~60
Härtetiefe 0,8mm~0,9mm
Kegelwinkeltoleranz < AT 3 nach DIN 2080
Oberflächenrauhigkeit Ra < 0,4 µm
Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
Alle Funktionsflächen feinbearbeitet
Balluffchip-Bohrung:
NEIN
Kühlkanalbohrung:
NEIN
Wuchtgüte:
G6.3 | 15.000 1/min
klein_l1_mod:
27
gross_A:
30
Kegel:
SK
Innenkühlung:
Nein
Norm:
DIN 2080
Plananlage:
Nein
Kegelgröße:
40
Rundlauf:
<= 0,05
Typ:
DIN 6357 (Quernut)
kleinunten_dh6_mod:
40
gross_D:
88
