- Artikel-Nr.: 302.70.03.1
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Hinweis: Aufnahmen für... mehr

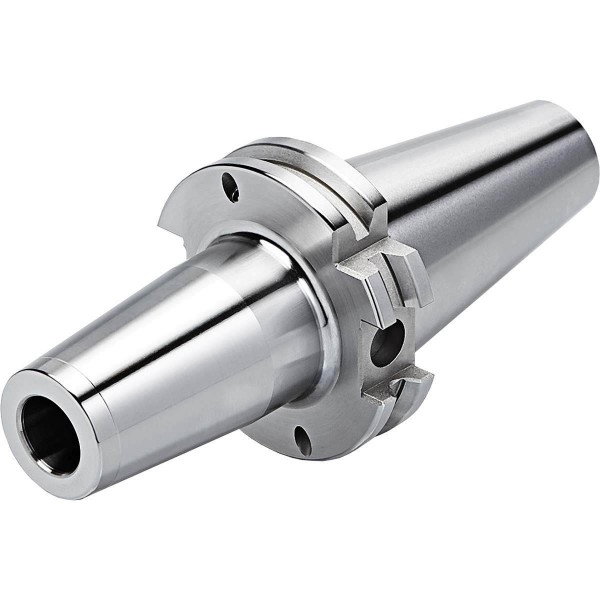

Produktinformationen "Schrumpffutter SK 30-03-160 DIN 69871 AD"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Kühlkanalbohrung: | NEIN |
Kühlung: | AD |
Wuchtgüte: | G2.5 | 25.000 1/min |
Typ: | Schrumpffutter |
klein_l1_mod: | 10 |
gross_D1_mod: | 15 |
gross_D: | 11 |
Spannbereich: | 2,5 - 16 |
Innenkühlung: | Ja |
klein_d: | 3 |
Rundlauf: | <= 0,003 |
Norm: | Din 69871 |
Balluffchip-Bohrung: | JA |
Plananlage: | Nein |
Kegelgröße: | 30 |
Kegel: | SK |
gross_A: | 160 |
