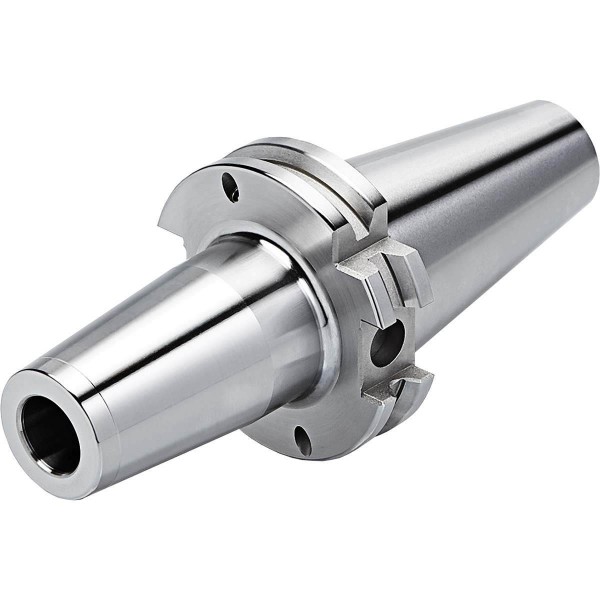

Schrumpffutter SK 30-14-160 DIN 69871 AD

Rabatte
204,12 € * 243,00 € * (16% gespart)

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5 Tage

  • 302.70.14.1
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Hinweis: Aufnahmen für... mehr
Produktinformationen "Schrumpffutter SK 30-14-160 DIN 69871 AD"

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.


Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6


Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet



Kühlkanalbohrung: NEIN
Innenkühlung: Ja
gross_D: 27
gross_A: 160
Wuchtgüte: G2.5 | 25.000 1/min
Typ: Schrumpffutter
Spannbereich: 2,5 - 16
Kühlung: AD
Rundlauf: <= 0,003
klein_d: 14
Norm: Din 69871
Balluffchip-Bohrung: JA
Plananlage: Nein
Kegelgröße: 30
Kegel: SK
klein_l1_mod: 47
klein_l2_mod: 10
gross_D1_mod: 34
